首頁>>產品中心>>天線產品>>北斗天線

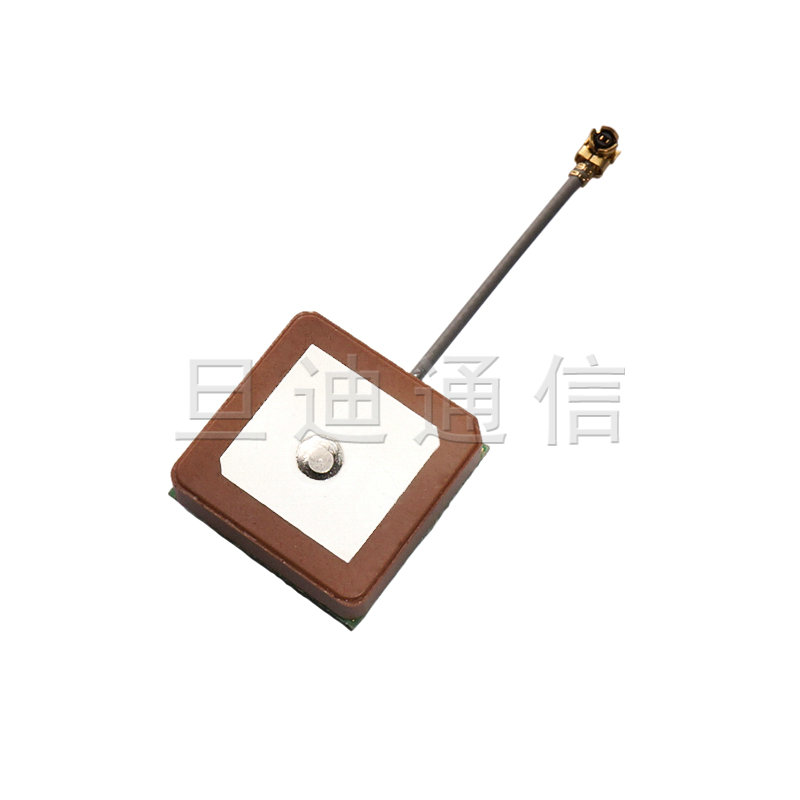

產品簡介

型號：

GBA-I18T4/2

產品簡介：

產品特點： 1、北斗內置有源天線，外觀尺寸：18mm18mm6.7mm/18mm18mm4.7mm； 2、低電壓、低功耗、高靈敏度，支持導航設備快速定位； 3、3M背膠安裝； 4、無線中心頻率，電纜長度可定制化設

產品描述

產品特點：
1、北斗內置有源天線，外觀尺寸：18mm×18mm×6.7mm/18mm×18mm×4.7mm；
2、低電壓、低功耗、高靈敏度，支持導航設備快速定位；
3、3M背膠安裝；
4、無線中心頻率，電纜長度可定制化設計；
5、可廣泛應用于便攜手持導航定位設備、行業導航定位設備；

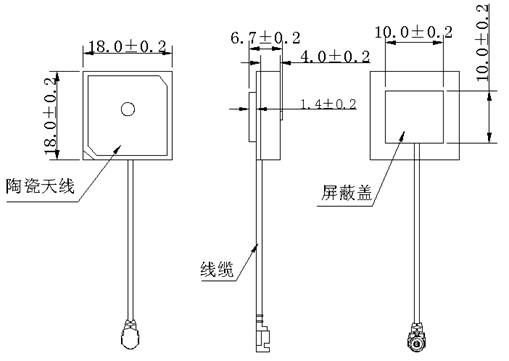

產品尺寸：

產品參數：

天線指標	中心頻段	L1:1575.42±1.023 MHz B1:1561.098±2 MHz
	帶寬	10MHz min
	天線尺寸	18X18X4	18X18X2
	頂點增益	2.5dBi	2.0dBi
	天線軸比	3.0dB max
	天線駐波	1.5dB max
	天線阻抗	50Ω
	天線極化	RHCP
LNA指標	中心頻段	1568±1.023MHz
	增益	L1:17±2 dB B1:17±2 dB
	噪聲指數	1.5dB max
	帶寬外衰減量	40dB@CF+60MHz/40dB@CF-60MHz
	工作電壓	DC 3.0±0.3V
	工作電流	10±2 mA
	輸出駐波	2.0dB max
結構特性	線纜	RF1.13/RF0.81
	連接器	IPX1/2/3/4 或其它
	天線材質	陶瓷
	安裝方式	3M背膠
環境特性	工作溫度	-40℃ to +85℃
	相對濕度	Up to 95℃
	環境保護	ROHS Compliant
